家用壁挂式新风分类详解
壁挂式新风是一种家用通风设备,该设备悬挂安装在室内墙体上,设备内至少装有动力风机、过滤器,有的还装备热交换装置,通过与室外连通的通风管道,将室外的空气,经过过滤等预处理后,定量的送入室内,用以改善单个房间内的空气质量。
壁挂式新风机,按照结构的不同,笔者将之归为两大类别:单向流型和双向流型,单向流又细分为负压型、送风型、送风加内循环三种,双向流也分为全热型、陶瓷蓄热型、显热型三种。

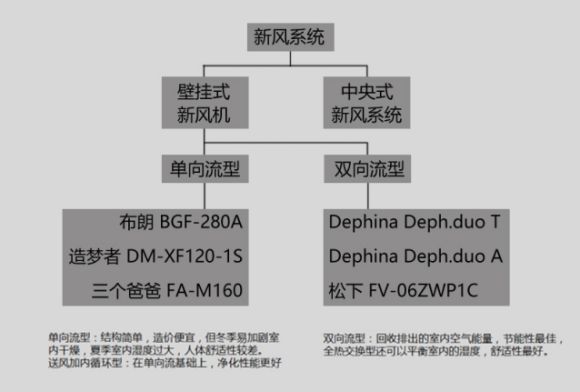

图一:新风系统分类
1.(单向流)排风型
所谓的“负压式新风系统”(新风机),也就是在卫生间或走道安装排风机进行排风,然后在窗户端设有通风小口或者条缝,利用排风造成的负压差,将室外空气从窗户口引入室内。这种负压式新风系统在国外普遍使用,但并不适合国内现阶段的环境情况,因为窗户口没有动力风机,微弱的负压并不能让新风有效穿透高效率(也意味着高阻力)的过滤网,因此窗户口无法安装过滤PM2.5的滤网。这就意味着这一类负压式新风系统不适合目前的安全功能要求。
2.(单向流)送风型
在此仅指向室内送风的通风类型。这类产品是针对目前空气质量问题,借鉴空气净化器的结构形式,迅速发展起来的。这类产品的滤网和风机形式都跟空气净化器相似,不同的是将空气净化器的吸风口做成了通往室外的管道,这样就不同于空气净化器内循环过滤室内空气,形成了将室外新风过滤之后送入室内的形式。考虑到冬季室内外温差,部分单向流壁挂式新风还具有电预热模块。
3.(单向流)送风加内循环型
这类机型,是在单向流向室内送风的的基础上,增加了一个对室内空气进行循环过滤的功能。或者可以理解为单向流新风+内置式空气净化器。内循环过滤,可以进一步净化室内的空气中的细微颗粒物或者异味。这些有害物质,有的是由于门窗漏风从室外渗透进入的,还有些是室内人员活动、烹饪或者装修污染产生的。

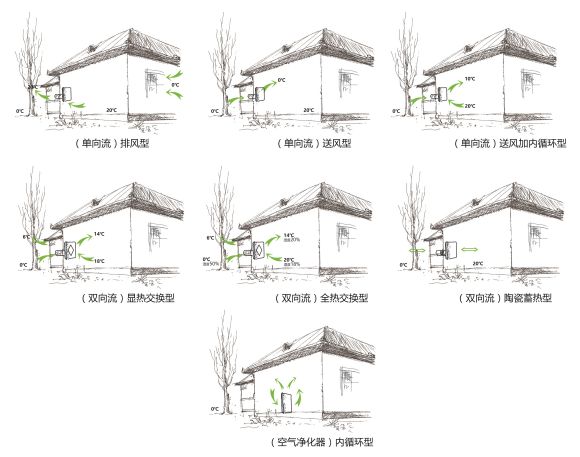

图二:6种壁挂式新风机及空气净化器
双向流——既有送风,又有排风
在送风和排风的基础上,增加了一种热交换器,可以部分交换送风和排风的焓差能量(可以简单理解为温度差和湿度差),通风效率和节能性较好,同时温湿度的舒适性有所提高。按照热交换介质的不同,细分为三种子类型,对于家庭用户来讲,可以选择既有送风又有排风的双向流新风:
4.(双向流)显热交换型
显热交换器:只交换空气中温度能量(不包括蒸汽中的能量),显热交换新风机工作的时候会产生冷凝水,在机器下方会留有冷凝水接口。显热交换器的材质一般为铝箔或者塑料,通过交叉式能量传递进行热(冷)交换。 显热交换器可水洗亦可湿布擦拭。
5.(双向流)陶瓷蓄热型
安装在往复式的壁挂式新风机中,内置陶瓷蓄热的热交换芯。这种陶瓷体多采用致密刚玉莫来石材质,制成蜂窝状以增加表面积,其比热容高达1200J/Kg.k,热导率1.5~2.0 W/m℃,有利于快速吸收与其接触的空气中的热量,也能够快速释放回低温的空气中。因此。用一个风机用60-70秒的时间间隔,交替正反转,实现室内送风和排风的交替;同时,安装在风道中的陶瓷体,反复对通过的空气进行蓄热放热,实现空气的热交换功能。另外,这种陶瓷体吸水率达到15%~25%,这种高吸水能力也可以一定程度保持室内的湿度。
6.(双向流)全热交换型
全热交换器:既交换空气中温度能量又交换蒸汽中的能量,全热交换新风机工作时不会产生冷凝水。全热交换器的材质采用只允许空气中热量和水分子通过的高分子聚合物或特殊纸材质的换热层,通过换热层两侧气流存在着温度差和水蒸汽分压力差,两股气流间同时产生传热传质,引起全热交换过程。全热交换器通过吸尘器从新风侧和回风侧进行清洗,不可以水洗。
双向流热交换新风机分类
热交换类型性质材质
显热交换器只交换空气中温度能量(不包括蒸汽中的能量),显热交换新风机工作的时候会产生冷凝水,在机器下方会留有冷凝水接口。显热交换器的材质一般为铝箔或者塑料,通过交叉式能量传递进行热(冷)交换。 显热交换器可水洗亦可湿布擦拭。
陶瓷蓄热型其比热容高达1200J/Kg.k,热导率1.5~2.0 W/m℃,有利于快速吸收与其接触的空气中的热量,也能够快速释放回低温的空气中。因此。用一个风机用60-70秒的时间间隔,交替正反转,实现室内送风和排风的交替;同时,安装在风道中的陶瓷体,反复对通过的空气进行蓄热放热,实现空气的热交换功能。另外,这种陶瓷体吸水率达到15%~25%,这种高吸水能力也可以一定程度保持室内的湿度。安装在往复式的壁挂式新风机中,内置陶瓷蓄热的热交换芯。这种陶瓷体多采用致密刚玉莫来石材质,制成蜂窝状以增加表面积。
全热交换器全热交换器:既交换空气中温度能量又交换蒸汽中的能量,全热交换新风机工作时不会产生冷凝水。全热交换器的材质采用只允许空气中热量和水分子。全热交换器通过吸尘器从新风侧和回风侧进行清洗,不可以水洗。通过的高分子聚合物或特殊纸材质的换热层,通过换热层两侧气流存在着温度差和水蒸汽分压力差,两股气流间同时产生传热传质,引起全热交换过程。

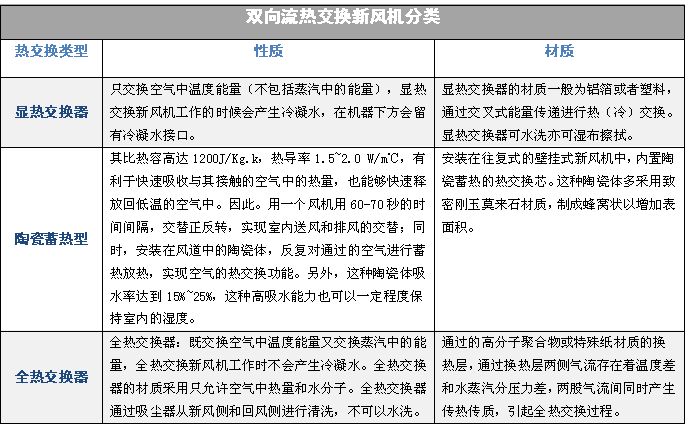

表1 双向流热交换新风机分类

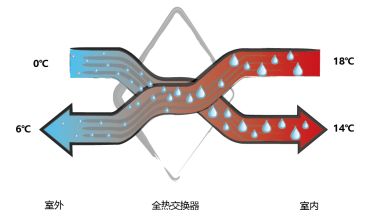

图三:全热交换器工作原理

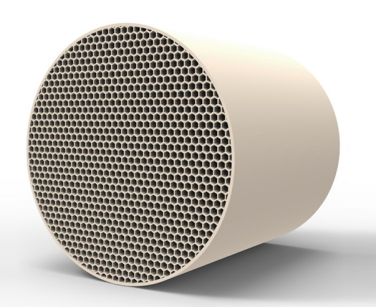

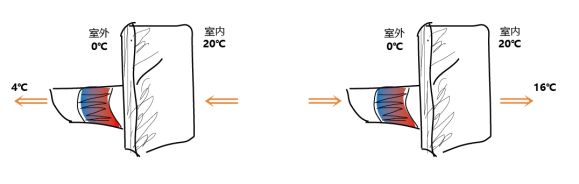

图四:陶瓷蓄热机芯与工作原理(图片来源:Dephina)
